內徑
|
重量
|
安裝長度L（mm）
|
法蘭尺寸
|
|||
|---|---|---|---|---|---|---|
|
D
|
D0
|
N x A
|
||||
|
單聲道
|
20
|
7.8
|
280
|
110
|
79.5
|
4 x 16
|
|
25
|
8.2
|
280
|
110
|
79.5
|
4 x 16
|
|
|
32
|
9.5
|
280
|
120
|
89.0
|
4 x 16
|
|
|
40
|
10.1
|
280
|
120
|
89.0
|
4 x 16
|
|
|
50
|
12.2
|
280
|
150
|
120.5
|
4 x 20
|
|
|
65
|
14.5
|
280
|
180
|
139.5
|
4 x 20
|
|
|
80
|
17.5
|
280
|
190
|
152.5
|
4 x 20
|
|
|
100
|
19.2
|
280
|
230
|
190.5
|
4 x 20
|
|
|
單聲道
三聲道
|
125
|
19.6
|
290
|
255
|
216
|
8 x 22
|
|
150
|
25.1
|
310
|
280
|
251.5
|
8 x 22
|
|
|
200
|
40.8
|
340
|
345
|
298.5
|
8 x 22
|
|
|
250
|
61.0
|
370
|
405
|
362.0
|
12 x 26
|
|
|
300
|
89.2
|
410
|
485
|
432.0
|
12 x 26
|
|
|
350
|
97.2
|
440
|
535
|
476.0
|
12 x 30
|
|
|
400
|
102.3
|
480
|
600
|
540.0
|
16 x 30
|
|
|
450
|
113.5
|
510
|
635
|
578.0
|
16 x 33
|
|
|
500
|
147.8
|
550
|
700
|
635.0
|
20 x 33
|
|
|
600
|
211.5
|
620
|
815
|
749.5
|
20 x 36
|
|
|
700
|
331
|
690
|
915
|
850
|
24 x 36
|
|
|
800
|
489
|
750
|
1046
|
970
|
24 x 40
|
|
|
1000
|
810
|
890
|
1288
|
1200
|
28 x 44
|
|
|
1200
|
1280
|
1030
|
1522
|
1434
|
32 x 44
|
|
|
1400
|
1805
|
1160
|
1778
|
1670
|
32 x 48
|
|
|
1600
|
2301
|
1290
|
1982
|
1874
|
36 x 48
|
|
|
1800
|
3205
|
1430
|
2236
|
2114
|
36 x 52
|
|
|
2000
|
4089
|
1560
|
2446
|
2324
|
40 x 52
|
|
|
|
插入式超聲流量計
|
管段式超聲流量計
|

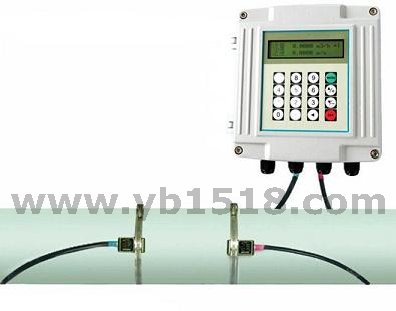

外夾式超聲流量計
|
||
|---|---|---|---|---|---|
|
管徑范圍
|
DN80～4000
|
DN20～2000
|
DN20～4000
|
||
|
流速范圍（%）
|
0.01～12
|
||||
|
準確度（%）
|
單聲道
|
三聲道
|
單聲道
|
三聲道
|
1.5
|
|
1.0
|
0.5
|
1.0（校正0.5）
|
0.5
|
||
|
測量液體
|
水、河水、海水、石油、化學液體等均質液體
|
||||
|
管道材質
|
金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材料（如PVC，有機玻璃等）
|
||||
|
管襯材質
|
玻璃鋼、砂漿、橡膠等
|
||||
|
信號輸出
|
1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。 4.打印機：RS-232串口模式。打印機為選配件。 |
||||
|
鍵盤
|
4 x 4 漢字鍵盤或 1 x 4 英文鍵盤
|
||||
|
顯示器
|
2 x 10 漢字顯示或 2 x 16英文顯示
|
||||
|
測量功能
|
顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。
|
||||
|
數據存貯
|
可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
|
||||
|
環境溫度
|
轉換器：-10～45 ℃（特定環境請說明）
傳感器：-30～+60 ℃（常溫型） -30～+160 ℃（高溫型） |
||||
|
傳感器材質
|
不銹鋼和陶瓷
|
不銹鋼和普通碳鋼
|
常溫型為尼龍
高溫型為合金鋁 |
||
|
傳感器承壓能力
|
管內部分壓力小于2.5MPa
|
DN20～700mm小于2MPa
DN800～2000mm小于1MPa |
與管內壓力無關建議不浸水工作
|
||
|
傳感器防護等級
|
IP68
|
||||
|
轉換器防護等級
|
壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
|
||||
|
防爆等級
|
[Exib]IIBT6
|
||||
|
傳感器電纜長度
|
小于400m
|
小于400m
|
小于300m
|
||
|
傳感器電纜型號
|
SEYV-75-2（直徑7mm）
|
||||
|
工作電源
|
AC220V ± 10% ，DC12～36V ， 功率0.5W
|
||||
|
轉換器外形尺寸
|
壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm
一體式：185 x 140 x 100mm |
||||
|
傳感器外形尺寸
|
220x?20（桿部）x?50（連接部）mm
|
見管段傳感器數據表
|
60x40x35mm
|
||
|
轉換器重量
|
壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg
|
||||
|
傳感器重量
|
0.7kg/支
|
見管段傳感器數據表
|
0.2kg/支
|
||
|
熱量測量功能
|
測量供熱、熱損耗、入口溫度、出口溫度。
|
||||
