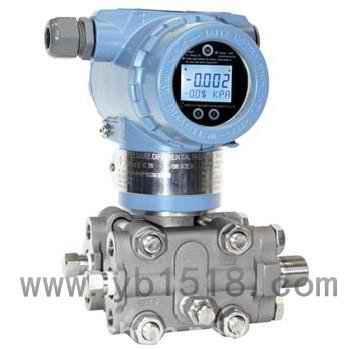

壓力(差壓)變送器
發布時間：2021-06-02 20:43:10
HD-BP系列壓力(差壓)變送器以其優良的可靠性，廣泛的適應性，產品的靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水利等工業過程現場壓力測量和控制中。
HD-BP系列壓力(差壓)變送器特點
·量程覆蓋范圍寬。
·全不銹鋼結構，壓力接口形式多樣，具有齊平膜、鉭膜片等多種形式。防護等級IP65。
·輸出信號形式多樣，現場可調校，現場可顯示。
·反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求。
·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求。
特點
BP系列標準型壓力變送器
©專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝調試極為方便。
©鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用。
©4~20MA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。
©LED、LCD、指針三種指示表頭，現場讀數十分方便?？捎糜跍y(cè)量粘稠、結晶和腐蝕性介質。
©高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合 性溫度漂移、
非線性進行精細補償因此在使用溫度范圍內非線性小，溫度穩定性好。
BPH系列智能型壓力變送器
©專用HART智能通訊，性能更加優越。
©多種抗干擾模式，可安裝于電磁信號復雜之場所。
©量程比寬：40：1。
©準確度高：0.1級、0.2級。
BPJ精巧型壓力(差壓)變送器
©體積小、重量輕，可在狹窄位置安裝使用。
©316L不銹鋼機電一體化結構，堅固耐用。
©集成化專用芯片，分立元件少，溫度特性好。
©易操作，維護檢修方便。
BPT系列壓力變送器
©采用開放式測量敏感元件設計，對粘稠及含固體之介質有較好的適宜性，不易堵塞。
©精選陶瓷電容傳感器，抗腐蝕性能強。
©具有外螺紋、平法蘭、鎖母壓旋式等過程連接，適用于不固定場所的安裝需要。
©耐溫能力強，介質溫度可達100℃
©測量范圍：0~1KPa~6MPa。
主要技術指標
| 準 確 度 |
0.1%F·S 0.25%F·S 0.5%F·S |
| 測量范圍 |
-100KPa~35MPa間任選 |
| 測量介質 |
液體、氣體、蒸汽 |
| 存貯溫度 |
-40℃~125℃ |
| 使用溫度 |
-10℃~80℃ |
| 防腐材料 |
316L不銹鋼 陶瓷 聚四氟乙烯 |
| 溫度影響 |
＜0.02%/℃ |
| 負載電阻 |
≤750Ω |
| 過載能力 |
量程的1~2倍 |
| 機械保護 |
IP65 |
| 濕 度 |
≤95%RH |
| 輸 出 |
二線制4~20mA DC |
| 關聯設備 |
EXZ231B型安全柵 |
| 重 量 |
＜1Kg |
| 零點溫度系數 |
小于0.02%/℃ |
| 滿程溫度系數 |
小于0.02%/℃ |
| 電源電壓 |
24V DC |
| 防爆等級 |
iaⅡCT5 |
| 安裝位置 |
無影響 |
物理性能
隔離膜片：陶瓷、316不銹鋼
接觸介質連接件：不銹鋼
O型環：丁晴橡膠
外 殼：壓鑄鋁合金
外殼噴涂：環氧樹脂
過程連接方式：1/2NPT外螺紋，M20×1.5外螺紋，G1/2外螺紋
電氣連接：1/2NPT
通訊條件：HART，用多芯雙絞線時，通訊距離可達1.5km
